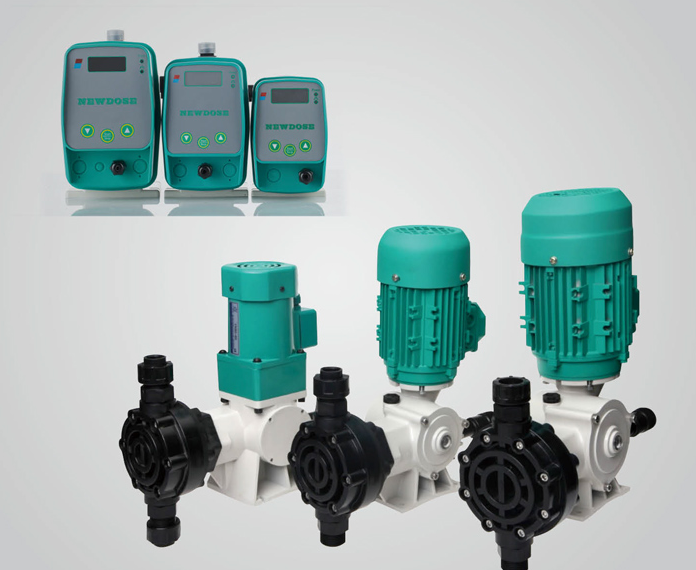

新道茨（NEWDOSE?）計量泵的泵頭是其進行液體吸入、排出和精確計量的核心部件。無論是進行日常維護、更換膜片，還是在組裝新的計量泵系統時，正確地安裝泵頭都至關重要，它直接關系到泵的密封性、計量精度和運行壽命。

重要提示： 您提供的《新道茨電磁泵說明書》主要作為概述和選型手冊，并未詳細提供電磁計量泵泵頭具體的拆卸、組裝步驟或爆炸圖。本文將基于新道茨電磁計量泵的通用結構原理和手冊中提及的相關信息，為您提供泵頭安裝的通用指南。在實際操作中，請務必參照您具體型號新道茨計量泵**隨附的官方《操作和維護手冊》，以獲取最準確、最詳細的圖示和步驟。

新道茨計量泵泵頭組件概覽

對于新道茨電磁計量泵而言，泵頭組件通常包括：

• 泵頭本體： 形成泵的液腔，有進液口和出液口。

• 隔膜： 通常已安裝在電磁推桿上，用于隔離介質與電磁驅動部分，并提供泵送動作。

• 吸入閥與排出閥： 可能以單個閥門組件的形式插入泵頭本體中，或集成在泵頭結構內，確保液體單向流動。

• 密封圈與墊片： 用于確保泵頭與驅動單元之間，以及泵頭內部閥門組件的密封性。

• 固定螺絲： 將泵頭本體固定到電磁驅動單元上。

安裝前的安全須知

在進行任何泵頭安裝或維修操作前，務必將安全放在首位：

• 切斷電源： 必須關閉計量泵的開關，并斷開泵電源與總電源的連接。

• 釋放壓力： 卸掉管路內所有壓力，確保系統處于無壓狀態。

• 關閉閥門： 關閉所有與計量泵相連的進、出液管路截止閥。

• 穿戴防護用具： 必須使用適當?shù)膫€人防護用品，如安全眼鏡、手套和防護服，尤其是在處理危險或腐蝕性介質時。

• 清理介質： 如果泵頭內有殘留的腐蝕性液體，需將其清理干凈，并用清水徹底沖洗。

• 專業人員： 涉及計量泵內部結構的維修必須由具備專業資格并經廠家授權的人員進行。

新道茨計量泵泵頭安裝通用步驟

由于手冊中沒有詳細圖示，以下是基于新道茨電磁計量泵結構特點的通用安裝步驟：

1. 清潔與檢查部件：

• 確保所有泵頭組件、隔膜、閥門（如果可拆卸）和所有密封圈/墊片都清潔無雜物，且完好無損。

• 檢查舊的密封圈是否有老化、變形或損壞，如有應更換新的原廠密封件。

• 檢查電磁推桿和隔膜連接處是否清潔，無異物。

2. 安裝隔膜：

• 如果隔膜需要單獨安裝，請按照您的具體型號手冊指示，將膜片正確安裝到電磁推桿的末端。確保膜片方向正確，無扭曲或褶皺。

3. 組裝內部閥門（如有）：

• 如果泵頭的吸入閥和排出閥是可拆卸的獨立組件，請按照手冊圖示將其正確組裝，并確保閥球、閥座和密封圈按正確順序和方向放置。

4. 定位泵頭本體：

• 將泵頭本體小心地對準計量泵的電磁驅動單元，使隔膜的邊緣正確地對齊到泵頭的槽口中。

• 確保泵頭內部的閥門通道與泵體的連接口對齊。

5. 固定泵頭螺絲：

• 將固定螺絲插入泵頭本體的對應孔位。

• 重要提示： 采用對角順序均勻擰緊所有泵頭螺絲。分步多次擰緊，確保受力均勻，避免泵頭變形或墊片受力不均導致泄漏。務必參照手冊中推薦的扭矩值進行緊固，不可過緊或過松。

6. 確認泵頭方向：

• 在固定泵頭時，請務必確認泵頭本體上或接口處的箭頭方向與實際液體流向（從吸入口到排出口）一致。 錯誤的安裝方向?qū)е卤脽o法正常工作，甚至可能損壞管閥件。

安裝要點與注意事項

• 密封性： 泵頭安裝的關鍵在于密封性。任何螺絲松動、密封圈損壞或安裝不當都可能導致泄漏。

• 螺絲緊固： 嚴格遵循對角線擰緊和扭矩要求。過緊可能損壞泵頭或螺絲，過松則導致泄漏。

• 避免使用生料帶： 在泵頭與閥門組件的密封面上，或在泵頭與管路接頭的密封面上，應主要依靠墊片或O型圈來密封，避免使用生料帶，因為其可能導致密封不嚴或進入流道。

• 潔凈操作： 保持安裝區域和所有部件的清潔，避免灰塵、顆?；螂s質進入泵頭內部。

安裝后的檢查與調試

泵頭安裝完成后，進行以下檢查以確保計量泵正常運行：

1. 泄漏檢查： 在系統加壓后，仔細檢查泵頭與泵體連接處，以及泵頭與管路連接處是否有任何液體泄漏。

2. 排氣： 啟動計量泵前，進行充分的排氣操作，確保泵頭和吸液管路中沒有空氣，防止氣阻影響吸液和排液。

3. 流量測試與校準： 啟動計量泵，觀察其運行是否平穩。進行流量測試和校準，確認實際流量是否與設定值一致，無異常波動。

結論

正確安裝新道茨計量泵的泵頭是確保其精確計量和防止泄漏的關鍵步驟。雖然提供的手冊沒有詳細的圖示，但通過理解泵頭的組件構成、嚴格遵守安全規范，并執行上述通用安裝步驟，特別是在螺絲緊固和泵頭方向確認上，可以有效保障泵頭安裝的牢固性與密封性。在任何復雜或不確定的情況下，請務必查閱您具體型號的《操作和維護手冊》，或聯系新道茨的專業技術支持。

常見問題解答 (FAQs)

1. 問：安裝新道茨計量泵泵頭時，泵頭螺絲的推薦扭矩是多少？答： 具體的推薦扭矩值通常會標注在泵的《操作和維護手冊》中。例如，在某些新道茨電磁泵型號中，泵頭螺絲的推薦扭矩可能在2.16 N.m到2.90 N.m之間，具體取決于型號。務必參照您的手冊獲取準確數值，并使用扭矩扳手進行緊固。

2. 問：如果泵頭上的箭頭不清晰，我怎么判斷泵頭的安裝方向？答： 如果箭頭不清晰，您可以通過識別泵的吸入口（通常連接吸液管，朝向藥液源）和排出口（通常連接排出管路，朝向加藥點）來判斷。確保液體在吸液沖程時從吸入口進入，在排液沖程時從排出口排出。

3. 問：安裝完泵頭后，發現泵吸不上液，可能是泵頭安裝問題嗎？答： 是的，這可能是泵頭安裝不當導致。常見問題包括：泵頭與驅動單元之間密封不嚴導致漏氣、內部閥門（如吸入閥）安裝方向錯誤或卡滯、排氣不徹底等。需要按照排查步驟檢查這些可能的問題。

4. 問：新道茨計量泵的泵頭可以與其他品牌的泵頭互換使用嗎？答： 不可以。不同品牌甚至同一品牌不同系列計量泵的泵頭，其安裝尺寸、接口方式、隔膜連接方式、內部結構和性能參數都可能不同，無法互換使用。務必使用原廠指定型號的泵頭。

5. 問：安裝泵頭時，是否需要在隔膜上涂抹潤滑劑？答： 在更換膜片并安裝新膜片時，手冊建議在推桿上涂抹少量油脂以保護金屬件。在將泵頭本體安裝到已裝好膜片的驅動單元上時，確保隔膜邊緣清潔且正確地定位在泵頭的槽口中，通常不需要在隔膜與泵頭本體接觸的密封面涂抹潤滑劑，因為這可能影響密封性。
