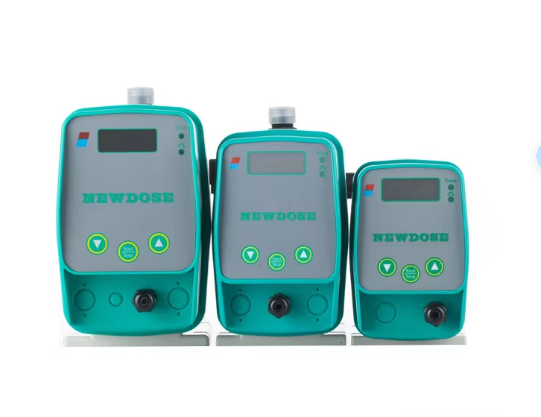

新道茨計量泵不僅僅是一臺獨立的泵，它通常是整個流體計量系統中的核心組件。為了確保系統的高效、精確、穩定和安全運行，需要為新道茨計量泵配備一系列合適的配件或附件。這些配件各司其職，從保障泵的吸入條件到穩定排出壓力、防止管路損壞，都發揮著重要作用。了解新道茨計量泵有哪些配件以及如何根據實際需求進行選型，是構建可靠加藥系統的關鍵。

新道茨在其產品手冊中列出了一些標準配置和可選的泵用配件。這些配件的正確使用，能夠極大地提升計量泵系統的整體性能。

標準安裝配件：構建基礎連接

購買新道茨計量泵時，通常會隨泵附帶一些基本的安裝配件，用于構建最基礎的管路連接：

• 進液管與出液管： 通常會包含一定長度的吸液管（進液管）和排液管（出液管），常見材質如PVC或PE。它們用于連接泵的吸入口和排出口與藥液源和加藥點。需要注意的是，標準管路的材質和長度可能不適用于所有工況，實際應用中可能需要根據介質性質、流量和安裝距離選擇更合適的管路材質和尺寸。

• 噴射閥（Injection Valve）： 這是安裝在加藥點的重要配件。其主要作用是防止加藥點高壓系統中的流體倒灌回計量泵或加藥管路，同時幫助將藥液導流到主管路中。噴射閥內部通常包含一個彈簧加載的單向閥。它是確保藥液單向流動的關鍵。

這些標準配件構成了泵系統的基本骨架，但一個功能完善、安全可靠的系統通常還需要額外的可選配件。

常用可選配件及其選型指南

除了標準配件，新道茨還提供或建議用戶根據具體應用配備多種可選附件。這些附件的選擇取決于工藝流程的具體要求、輸送介質的特性以及對系統性能和安全性的考量。

1. 吸液側配件：保障穩定吸入

良好的吸液條件是計量泵正常工作的前提，吸液側配件為此提供保障：

• 過濾底閥（Foot Valve with Strainer）： 這是安裝在吸液管末端、浸入藥液中的重要配件。它包含一個單向閥和一個過濾器。

• 材質： 必須與輸送介質兼容，確保耐腐蝕。常見材質有PP、PVC、PVDF、SS316等，應與泵頭材質相匹配。

• 過濾精度： 根據介質中可能存在的顆粒大小選擇合適的濾網目數。

• 尺寸： 與吸液管路尺寸匹配。

• 需要性： 從儲罐或容器中吸液時幾乎總是需要安裝過濾底閥。

• 作用： 底閥的單向閥功能有助于在泵停止運行時保持吸液管路中充滿液體，防止液體回流，從而使泵下次啟動時更容易引液（保持吸程）。過濾器（通常是籃式或Y型）用于濾除藥液中的固體顆粒和雜質，防止它們進入泵頭和閥門，造成堵塞或損壞。

• 選型：

• 單向閥（Check Valve）： 有時除了底閥，也會在吸液管路中單獨使用單向閥（如果底閥不帶單向功能或出于其他系統設計考慮）。其功能同樣是防止液體倒流。新道茨部分機械泵的多功能單向閥甚至集成了背壓和安全閥功能。

2. 排液側壓力控制與保護配件

排液側的壓力條件直接影響計量泵的流量穩定性和系統安全性：

• 背壓閥（Back Pressure Valve）： 安裝在新道茨計量泵出口管路中。

• 類型： 可選不可調節式（固定開啟壓力）或可調節式（可在一定范圍內設定開啟壓力）?？烧{(diào)節式更靈活，但成本較高。

• 設定壓力： 設定壓力應略高于系統正常工作背壓，但低于泵的最大額定壓力。

• 材質： 與輸送介質兼容。

• 流量/尺寸： 能夠通過泵的最大流量且不產生過高壓降。

• 需要性： 系統背壓低于3 Bar時，或存在虹吸風險時，強烈建議安裝背壓閥。

• 作用： 在系統背壓過低或有虹吸風險時，背壓閥能夠提供一個恒定的、預設的最小背壓。這對于容積泵維持穩定的計量精度非常重要，因為過低的背壓可能導致流量波動甚至虹吸現象。同時，它也有助于減少脈動。

• 選型：

• 安全閥（Safety Valve / Relief Valve）： 安裝在新道茨計量泵出口管路上，通常位于背壓閥之前、靠近泵的位置，或者集成在背壓閥組件中。

• 設定壓力： 設定壓力應高于系統正常最高工作壓力和背壓閥設定壓力，但必須低于新道茨計量泵的最大額定壓力和管路系統的最大耐壓。通常設定在泵最大壓力的80%-100%之間，或略高于背壓閥設定值。

• 材質： 與輸送介質兼容。

• 流量/尺寸： 泄放能力應大于泵的最大流量，以有效防止超壓。

• 需要性： 在任何可能出現下游管路堵塞、閥門誤操作等導致系統壓力可能超過設備或管路承受能力的應用中，都必須安裝安全閥。部分機械泵多功能單向閥集成了安全功能。

• 作用： 用于保護計量泵、管路及系統免受超壓損壞。當管路壓力因下游堵塞或其他原因超過安全設定值時，安全閥會自動開啟泄壓。

• 選型：

3. 管路連接與輔助功能配件

這些配件有助于構建管路系統或提供額外的功能：

• 連接件（Fittings）： 用于將泵的接口、閥門、管路等連接起來。包括接頭、螺母、卡套、法蘭等形式。新道茨手冊中提到“連接三件”，通常指連接管路與泵接口的接頭組件。

• 選型： 與泵接口、管路尺寸和連接形式匹配，材質必須與介質兼容并能承受系統壓力。

• Y型過濾器（Y-Strainer）： 一種具有Y型結構的過濾器，通常安裝在吸液管路上，用于過濾掉液體中的較大顆粒雜質。相比過濾底閥上的小過濾器，Y型過濾器過濾面積更大，更易于清洗維護，適用于雜質含量較高的介質。

• 選型： 材質兼容性、過濾精度、尺寸與管路匹配、耐壓等級。

• 流量標定柱（Flow Calibration Column）： 用于定期校準計量泵的實際流量。它是一個帶有刻度的量筒，安裝在泵的吸液側，通過在一定時間內觀察液位下降的體積來精確測量泵的實際流量，以便對泵的流量設定進行修正。

• 選型： 容積應足夠大，以便在一定時間內能觀察到明顯的液位變化（例如能容納泵1-2分鐘的最大流量），材質兼容性。

• 脈動阻尼器（Pulsation Damper）： 安裝在計量泵出口管路上，靠近泵的位置。

• 作用： 計量泵的往復運動會產生脈動流量，導致管路振動、噪音、壓力波動，并影響下游儀表的讀數精度。脈動阻尼器通過內部的隔膜或氣囊吸收和釋放壓力波動，使排出流量更平滑、壓力更穩定。

• 選型： 材質兼容性、耐壓等級、容積（與泵的流量和頻率有關）、連接尺寸。

• 需要性： 對流量和壓力穩定性要求高、管路較長、下游有精密儀表或需要減少管路振動的場合。

備件：確保持續運行

• 膜片（Diaphragm）： 雖然通常是標準配置的一部分，但膜片是計量泵的主要易損件。備用膜片是確保泵能夠快速恢復運行的關鍵。

• 選型： 材質必須與原泵的膜片材質一致或兼容，確保與輸送介質的兼容性。

配件選型的重要性總結

正確選擇和配置新道茨計量泵的配件，是構建高性能、高可靠性加藥系統的必要環節。合適的配件能夠：

• 提高計量精度： 背壓閥、脈動阻尼器有助于穩定流量和壓力。

• 延長設備壽命： 過濾底閥、Y型過濾器防止雜質損壞泵頭，安全閥防止超壓。

• 保障操作安全： 安全閥、背壓閥、噴射閥防止泄漏和管路損壞。

• 簡化維護： 易于清洗的過濾器、方便更換的膜片。

• 優化系統運行： 底閥保證引液順暢，脈動阻尼器減少振動噪音。

結論

新道茨計量泵的性能發揮和系統運行質量，很大程度上取決于配套配件的選擇和安裝。從保障吸液的過濾底閥，到穩定排液的背壓閥和安全閥，再到提高精度的標定柱和脈動阻尼器，每一個配件都有其獨特的功能和適用場景。在進行新道茨計量泵選型時，務必結合您的工藝需求和介質特性，系統地考慮所需的各種附件，并對照新道茨產品手冊提供的配件信息和選型指南進行選擇，必要時咨詢廠家的專業建議，從而構建一個完整、高效、可靠的流體計量系統。

常見問題解答 (FAQs)

1. 問：所有新道茨計量泵都需要安裝背壓閥嗎？答： 不是必須的，這取決于您的系統條件。如果泵直接向一個已經有足夠穩定壓力的系統中注入液體（例如系統背壓高于3 Bar），或者對計量精度要求不高且沒有虹吸風險，可能不需要背壓閥。但在低背壓、有虹吸風險或?qū)纫蟾叩膽弥?，強烈建議安裝背壓閥。

2. 問：過濾底閥和Y型過濾器有什么區別？我需要安裝哪一個？答： 過濾底閥集過濾和單向閥功能于一體，通常安裝在吸液管末端浸入藥液中。Y型過濾器是單獨的過濾設備，可以安裝在吸液管路的任意位置（通常在底閥之后，泵之前）。如果藥液雜質較少且需要保持吸程，過濾底閥是基本配置。如果藥液雜質較多或需要更方便清洗維護，可以在底閥之后串聯一個Y型過濾器。

3. 問：如何確定安全閥的設定壓力？答： 安全閥的設定壓力應根據您的系統允許的最高工作壓力以及新道茨計量泵和管路的耐壓能力來確定。它應高于泵的正常工作壓力和背壓閥設定壓力，但低于系統中任何部件可能發生損壞的壓力。通常會設定在泵最大額定壓力的80%~100%范圍內，或略高于背壓閥的設定值。

4. 問：脈動阻尼器安裝在吸液側還是排液側？答： 脈動阻尼器主要用于吸收計量泵往復運動產生的壓力脈動，通常安裝在泵的排液側，并且應盡量靠近泵的排出口，以獲得最佳的阻尼效果。

5. 問：連接管路和接頭應該如何選擇材質？答： 管路和接頭的材質選擇與泵頭材質的選擇原則一致，必須與輸送的化學介質兼容，確保耐腐蝕性。同時，其耐壓等級也需要滿足系統可能出現的最高壓力（包括安全閥開啟前的瞬時壓力）。常見材質包括PVC、PE、PTFE、不銹鋼等，應與泵頭材質系列相匹配。
