一、引言

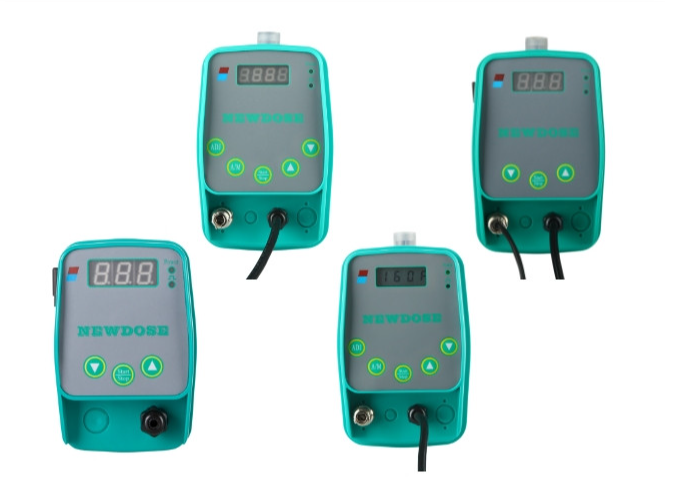

電磁隔膜計量泵是一種常用于精確輸送液體的設備，它由電磁鐵為驅動，具有結構簡單、能耗小、計量準確和調節方便等優點。然而，在使用過程中，可能會遇到一些故障。本文將詳細介紹電磁隔膜計量泵的常見故障及相應的排除方法，以幫助用戶更好地維護和使用該設備。

二、電磁隔膜計量泵的結構與工作原理

電磁隔膜計量泵主要由泵頭、磁力傳動器、電動機和連接板等部分組成。其工作原理是：電機驅動蝸輪蝸桿帶動曲軸轉動，曲軸通過連桿將旋轉運動轉換為柱塞的往復運動，柱塞的運動使液壓腔中的液壓油傳遞的力作用于內、外隔膜，內、外隔膜的往復運動使介質腔容積發生變化，同時通過進、出口單向閥的控制，使介質從泵頭進口吸入，從出口排出。

三、常見故障及排除方法

1. 泵不上量或上量不足

• 檢查單向閥，拆下泵頭單向閥閥體，啟動電機并調節柱塞行程，觀察膜片運動幅度有無變化。若膜片隨柱塞行程改變運動幅度，則膜片完好；若水流不能從單向閥入口進入或出口流出，說明單向閥堵塞，需清理；若水可從出口流入、入口流出，則單向閥反裝，需調整；

• 檢查附油槽進料單向閥，如有損壞需更換相應部件；

• 加粗吸入管，減少急轉彎；

• 密封吸入管路漏氣部位；

• 調整吸入液面高度；

• 疏通過濾器；

• 液體升溫，降低物料黏度，增大管徑，減小管長。

• 單向閥堵塞或外層隔膜失效；

• 附油槽進料單向閥損壞，如閥芯與閥座配合不好、閥體密封環失效、閥彈簧失效或其預緊力不當；

• 吸入管太長或急轉彎多，導致吸入阻力過大；

• 吸入管路漏氣；

• 吸入液面太低；

• 過濾器堵塞；

• 物料黏度高。

• 原因分析：

• 排除方法：

2. 隔膜失效

• 原因分析：隔膜使用時間過長導致老化、磨損，或受到高溫、高壓等因素影響。

• 排除方法：更換新的隔膜。

3. 流量不穩定

• 清除吸、排閥內的雜質，擰緊螺絲消除漏氣；

• 增設背壓閥；

• 穩定電源頻率和電壓；

• 重新調整柱塞零點。

• 吸入或排出閥內有雜物卡阻或漏氣；

• 管道未設置背壓閥；

• 電機轉速不穩定；

• 柱塞零點漂移。

• 原因分析：

• 排除方法：

4. 計量精度不夠

• 調整或更換密封填料；

• 更換吸排閥；

• 穩定電源頻率和電壓；

• 重新校準系統。

• 隔膜密封填料漏液；

• 吸入或排出閥磨損；

• 電機轉速不穩定；

• 校準系統有誤。

• 原因分析：

• 排除方法：

5. 打不出液體

• 清洗過濾器與進藥管；

• 清洗球閥；

• 將球閥用力旋緊，使其與底座緊密結合；

• 檢查并安裝好密封圈；

• 更換膜片并重新安裝；

• 維修連桿組，拆開生銹部位用銼刀磨平并加潤滑油，或更換新的連桿組；

• 更換馬達；

• 將調整凸輪調整使其刻度不為 0；

• 檢查電機轉向并調整；

• 降低吸上高度。

• 過濾器與進藥的管子堵塞；

• 進藥口與出藥口的球閥被異物堵住；

• 球閥封閉性不好，漏氣；

• 進出藥口的密封圈松動或脫落；

• 膜片破損；

• 連桿組卡死；

• 馬達燒掉；

• 調整凸輪被調到“0”的位置，流量為零；

• 泵反轉（尤其是在換過電機后或供電線路檢修過后）；

• 吸上高度太高。

• 原因分析：

• 排除方法：

6. 泵內有沖擊聲

• 原因分析：轉動零件松動或嚴重磨損；吸入高度過高；介質中有空氣。

• 排除方法：擰緊有關螺絲或更換新零件；降低安裝高度；壓緊吸入法蘭或螺母，排出介質中的空氣。

7. 零件過熱

• 更換新油，使油量適宜；

• 檢查清洗各油孔；

• 調整填料壓蓋。

• 傳動機構油箱的油量過多或不足，油有雜質；

• 各運動副潤滑情況不好；

• 填料壓得過緊。

• 原因分析：

• 排除方法：

四、結論

電磁隔膜計量泵在運行過程中可能會出現各種故障，但通過對故障原因的準確分析和采取相應的排除方法，可以有效解決問題，確保其正常穩定運行。在日常使用中，用戶應定期對計量泵進行維護保養，注意觀察運行狀況，及時發現并處理潛在問題。同時，嚴格按照操作規程進行操作，避免因操作不當導致故障發生。

為了更好地幫助用戶解決實際問題，以下列舉五個常見問題及答案：

常見問題 1：如何判斷隔膜是否失效？

答案：可以通過觀察泵的上量情況來初步判斷。如果泵不上量或上量明顯不足，且排除了單向閥堵塞等其他原因，可能是隔膜出現問題。此外，還可以拆下泵頭單向閥閥體，啟動電機并調節柱塞行程，觀察膜片運動幅度。若膜片運動幅度異常或不隨柱塞行程改變，也說明隔膜可能失效。

常見問題 2：單向閥堵塞后如何清理？

答案：首先，關閉計量泵電源，停止泵的運行；然后，拆下單向閥，可使用合適的工具（如鑷子、針等）小心地清除閥內的雜物；如果堵塞較為嚴重，可以將單向閥浸泡在適當?shù)娜軇┲羞M行清洗，但需注意選擇不會損壞單向閥材質的溶劑；清洗完成后，用清水沖洗干凈，再重新安裝到泵上。

常見問題 3：更換隔膜時需要注意什么？

答案：更換隔膜前，需先關閉電源并切斷泵與系統的連接；拆卸泵頭時，注意標記各部件的位置和安裝方向，以便正確安裝新隔膜；安裝新隔膜時，確保隔膜安裝平整、牢固，避免扭曲或折疊；同時，要檢查隔膜周邊的密封件是否完好，如有損壞需及時更換；安裝完成后，進行試運行，檢查是否有泄漏等問題。

常見問題 4：怎樣預防附油槽進料單向閥損壞？

答案：定期檢查和維護計量泵，確保液壓腔內有足夠的液壓油；避免泵在空轉或低液位狀態下長時間運行；使用干凈、無雜質的液體，防止雜質進入液壓系統；按照設備要求進行操作，避免過載或異常工況。

常見問題 5：計量泵運行時噪音較大是什么原因？

答案：可能原因包括電磁線圈固定不牢固、橡膠隔膜老化或磨損等。檢查電磁線圈是否松動，如有松動需固定牢固；若橡膠隔膜出現問題，及時更換以減少振動和噪音。此外，還需檢查泵內是否有其他異常情況，如零件磨損、異物卡阻等，這些也可能導致噪音增大。
